TRE C · SYSTÈME DE PLAFOND MÉTALLIQUE

CLIP-IN

Système modulaire à structure cachée avec panneaux clipsés

Système

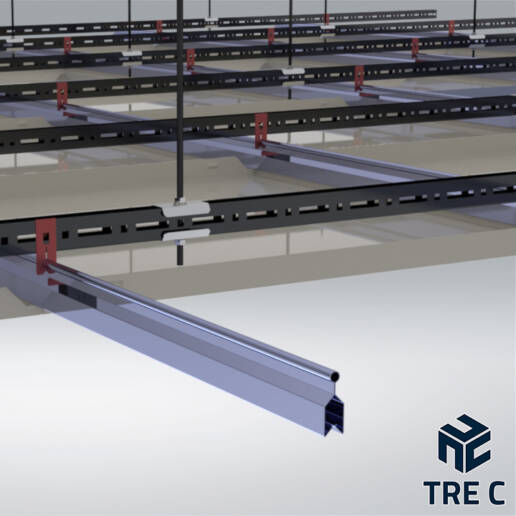

Le système CLIP-IN utilise des panneaux métalliques clipsés sur une structure modulaire cachée. Il offre une surface continue tout en conservant l’accès aux équipements du plénum.

Points forts

  • Ossature entièrement cachée
  • Panneaux entièrement démontables

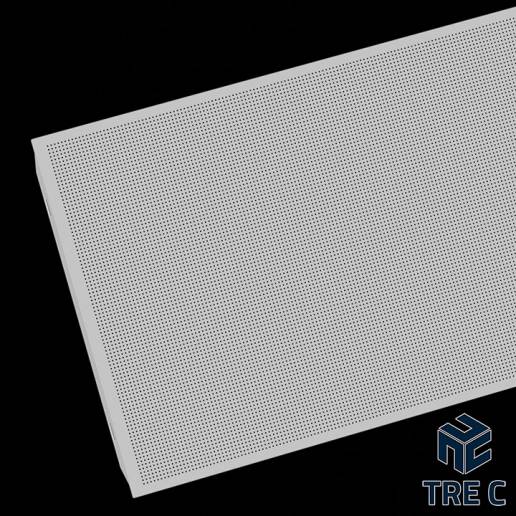

  • Versions pleines ou microperforées
  • Prédispositions pour luminaires, diffuseurs, filtres et équipements
  • Plusieurs configurations de structure et de suspension
  • Large choix de matériaux et finitions

DIMENSIONS

Formats et configurations

PanneauxStandard 600×600 · 600×1200 mm
Autres dimensionsSur demande
PerforationsToutes les perforations disponibles au catalogue

MATÉRIAUX

Matériaux

Aluminium 0,5 / 0,6 mm
Acier 0,5 / 0,6 mm
Acier inoxydable AISI 304 / AISI 316
CE

CE · EN 13964

Constance des performances du TREC CEILING SYSTEM.

TRE C dispose du certificat 0497/CPR/7627 selon EN 13964:2014 dans le cadre du système AVCP 1. Le certificat comprend l’évaluation du contrôle de production en usine. La performance A2-s1,d0 et les autres données indiquées concernent la configuration spécifique décrite dans le certificat ; l’applicabilité doit être vérifiée selon la configuration de produit demandée.

Voir l’actualité associée →
Certificat de constance des performances
Certificat de constance des performances0497/CPR/7627 · EN 13964:2014Aperçu de la première page uniquement. Le certificat complet n’est pas téléchargeable depuis le site.

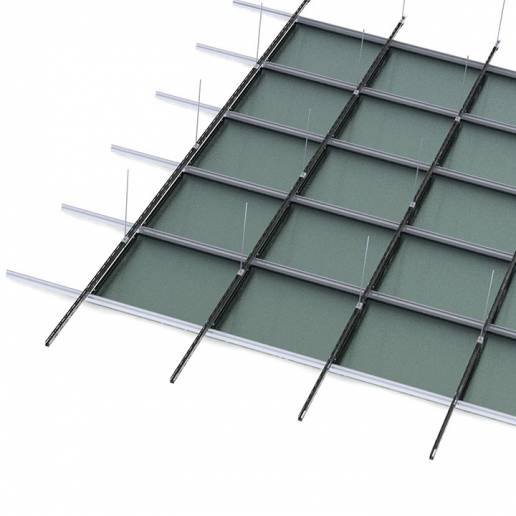

COMPOSANTS DU SYSTÈME

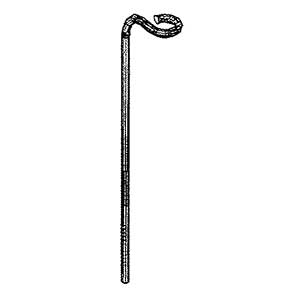

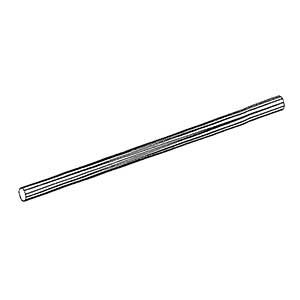

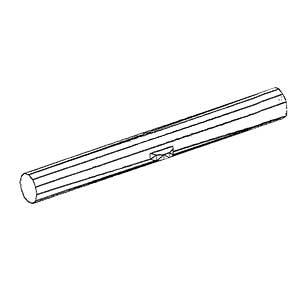

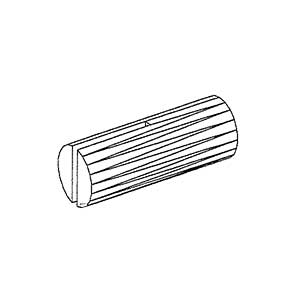

Composants et détails du système

Applications

Bureaux et espaces commerciauxAéroports et garesBâtiments publicsSanté et enseignementZones techniques

DÉTAILS D’APPLICATION

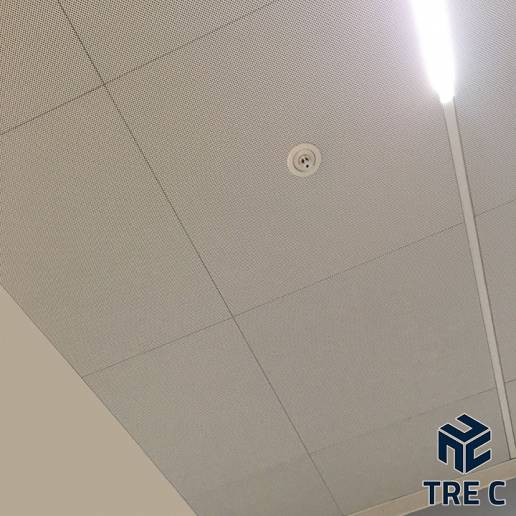

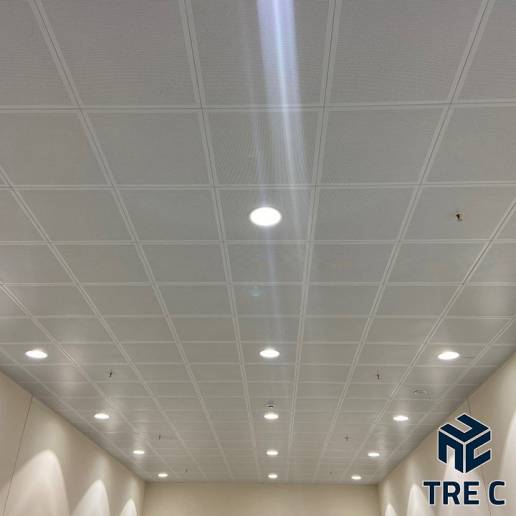

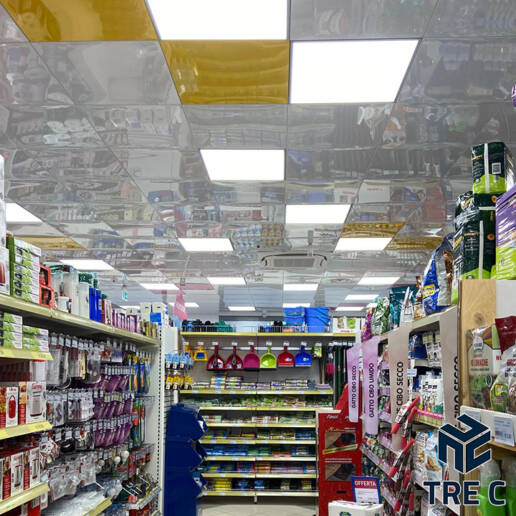

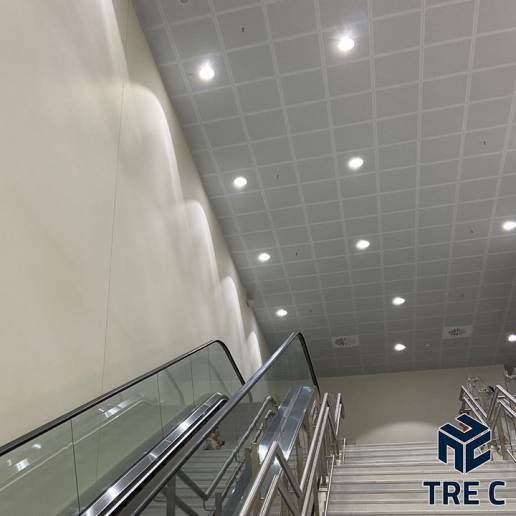

Images d’application

TÉLÉCHARGEMENTS

Documentation technique

Catalogues

Catalogue général des plafonds métalliquesCatalogue Général Plafonds Métalliques 2023PDF ↓ Catalogue General Plafonds Metalliques (FRA)Catalogue General Plafonds Metalliques – FRAPDF ↓

Dessins

SYSTÈME CLIP-IN 600x600 - PROFIL 6227 / CONTINENTAL - SUSPENSION NONIUSW_CLIP-IN_DOUBLE_CONT-6227_NON_600x600_S45_AS PDF ↓
Composants du système +
RéférenceDescription

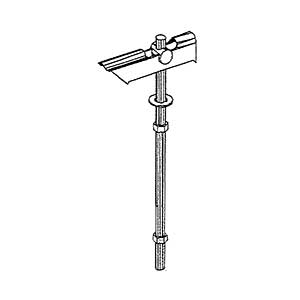

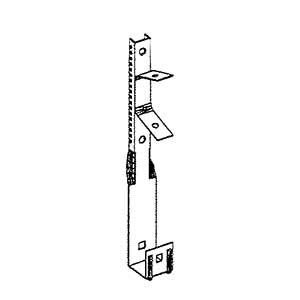

W_NON-UP500Partie supérieure de suspente Nonius L=500 mm

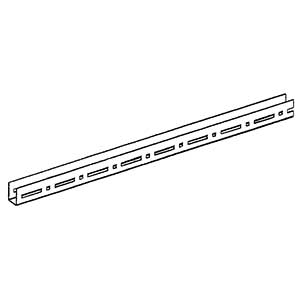

W_SF_DP16_3000Profil primaire C62
W_NON-LOW-C62Partie inférieure de suspente Nonius pour profil C62
W_NON-MOLLGoupille de sécurité pour système Nonius
W_EXP-BOLT_M6X30Cheville à expansion M6×30
W_STM_WA16Liaison murale pour profil DP16 / C62
W_CLIP-IN_CONTINENTAL-PROFILEProfil Continental CLIP-IN
2022_CLIP-IN_600X600_S3X3Panneau CLIP-IN 600×600 S3

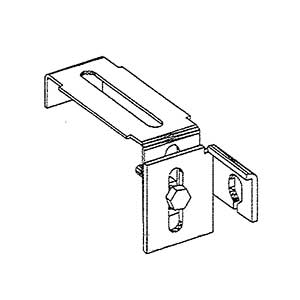

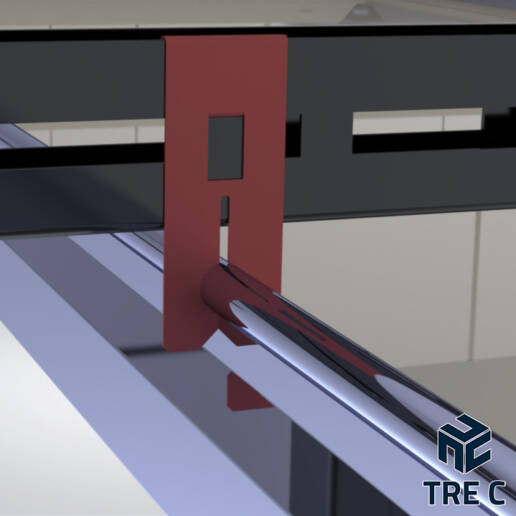

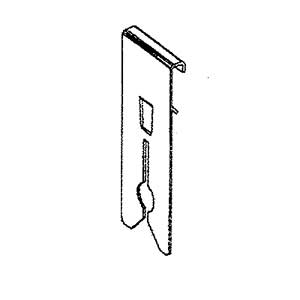

W_PEND_CONT_62X27Étrier de liaison profil C62×27 / profil Continental
W_MOLL_40X20-COMPRESSEDRessort de maintien pour profil périphérique 20×40
W_PL_20X40Profil périphérique en L 40×20
2022_CLIP-IN_600X600_S3X3-HALFPanneau CLIP-IN 600×600 S3

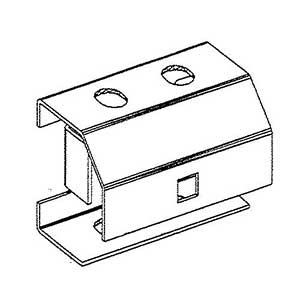

W_SGP_DP16_C6227Raccord pour profil 62×27

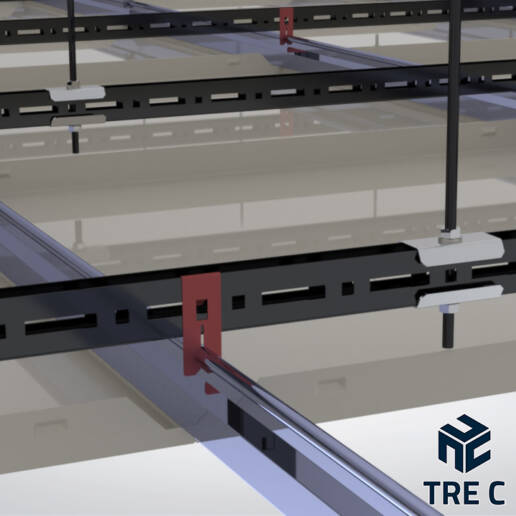

SYSTÈME CLIP-IN 600x600 À DOUBLE STRUCTURE AVEC SUSPENSION NONIUSW_CLIP-IN_DOUBLE_TR-6227_NON_600x600_S45_AS PDF ↓
Composants du système +
RéférenceDescription
W_SF_DP16_3000Profil primaire C62
W_NON-LOW-C62Partie inférieure de suspente Nonius pour profil C62
W_NON-UP500Partie supérieure de suspente Nonius L=500 mm
W_NON-MOLLGoupille de sécurité pour système Nonius
W_PTRProfil triangulaire
W_PEND_PTR_62x27Étrier de liaison profil C62 / profil triangulaire
2022_CLIP-IN_600x600_S3x3Panneau CLIP-IN 600×600 S3
W_EXP-BOLT_M6x30Cheville à expansion M6×30

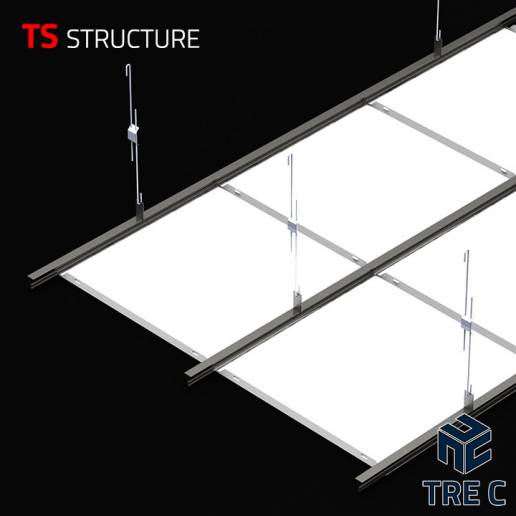

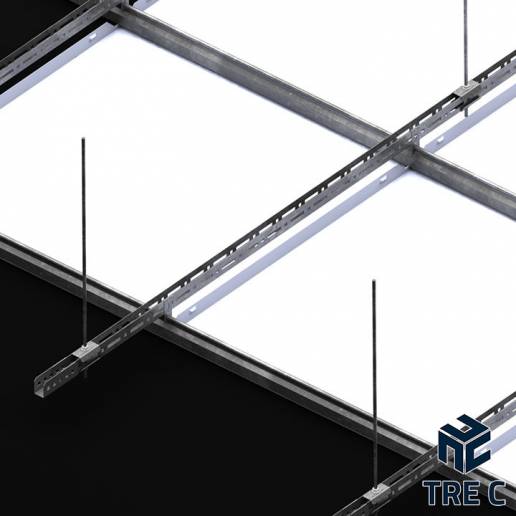

SYSTÈME CLIP-IN 600x600 À STRUCTURE SIMPLEW_CLIP-IN_TS_600x600_S45_AS PDF ↓
Composants du système +
RéférenceDescription
W_PTRProfil triangulaire
W_SOPTRÉtrier de suspension pour profil triangulaire
W_PEND_CONNSuspente en fil métallique avec ressort
W_PEND_300_INFSuspente en fil métallique - partie inférieure
W_PEND_300_SUPSuspente en fil métallique Ø4 mm L=300
SCL06006000Panneau CLIP-IN 600×600

Clauses de spécification

Performances acoustiques des panneaux microperforésAcoustic Performance R2500PDF ↓ Clause de spécification CLIP-IN R2501TRE-C_ClipIn_System_Specifications_ITA-ENG_R2501DOCX ↓ Clause CLIP-IN Swing AISI 316TRE-C_ClipIn-Swing_System_AISI-316_Specifications_ITA-ENG_R2401DOCX ↓
