TRE C · SISTEMA CONTROSOFFITTO METALLICO

CLIP-IN

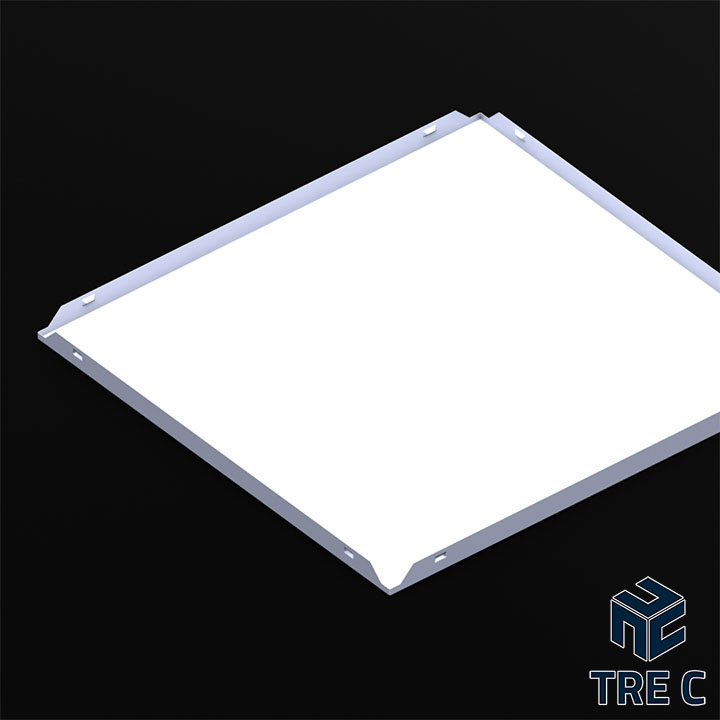

Sistema modulare a struttura nascosta con pannelli ad incastro

Sistema

Il sistema CLIP-IN utilizza pannelli metallici agganciati a una struttura modulare nascosta. La superficie risulta continua e ordinata, mentre i pannelli restano ispezionabili per l’accesso agli impianti nel plenum.

Punti di forza

  • Struttura completamente nascosta
  • Pannelli totalmente ispezionabili
  • Versioni cieche o microforate
  • Predisposizioni per luci, diffusori, filtri e impianti
  • Diverse configurazioni di struttura primaria e pendinatura
  • Ampia scelta di materiali e finiture

DIMENSIONI

Formati e configurazioni

PannelliStandard 600×600 · 600×1200 mm
Altre misureSu richiesta
ForatureTutte le forature a catalogo

MATERIALI

Materiali

Alluminio 0,5 / 0,6 mm
Acciaio 0,5 / 0,6 mm
Acciaio inox AISI 304 / AISI 316
CE

CE · EN 13964

Costanza della prestazione del TREC CEILING SYSTEM.

TRE C dispone del certificato 0497/CPR/7627 secondo EN 13964:2014, nell’ambito del sistema AVCP 1. Il certificato comprende la valutazione del controllo di produzione in fabbrica. La prestazione A2-s1,d0 e gli altri dati riportati si riferiscono alla specifica configurazione descritta nel certificato: l’applicabilità va verificata in funzione della configurazione di prodotto richiesta.

Approfondisci nella news →
Certificato di costanza della prestazione
Certificato di costanza della prestazione0497/CPR/7627 · EN 13964:2014Anteprima della prima pagina. Il certificato completo non è scaricabile dal sito.

COMPONENTI DEL SISTEMA

Componenti e dettagli del sistema

Applicazioni

Uffici e spazi commercialiAeroporti e stazioniEdifici pubbliciSanità e istruzioneAree tecniche

DETTAGLI APPLICATIVI

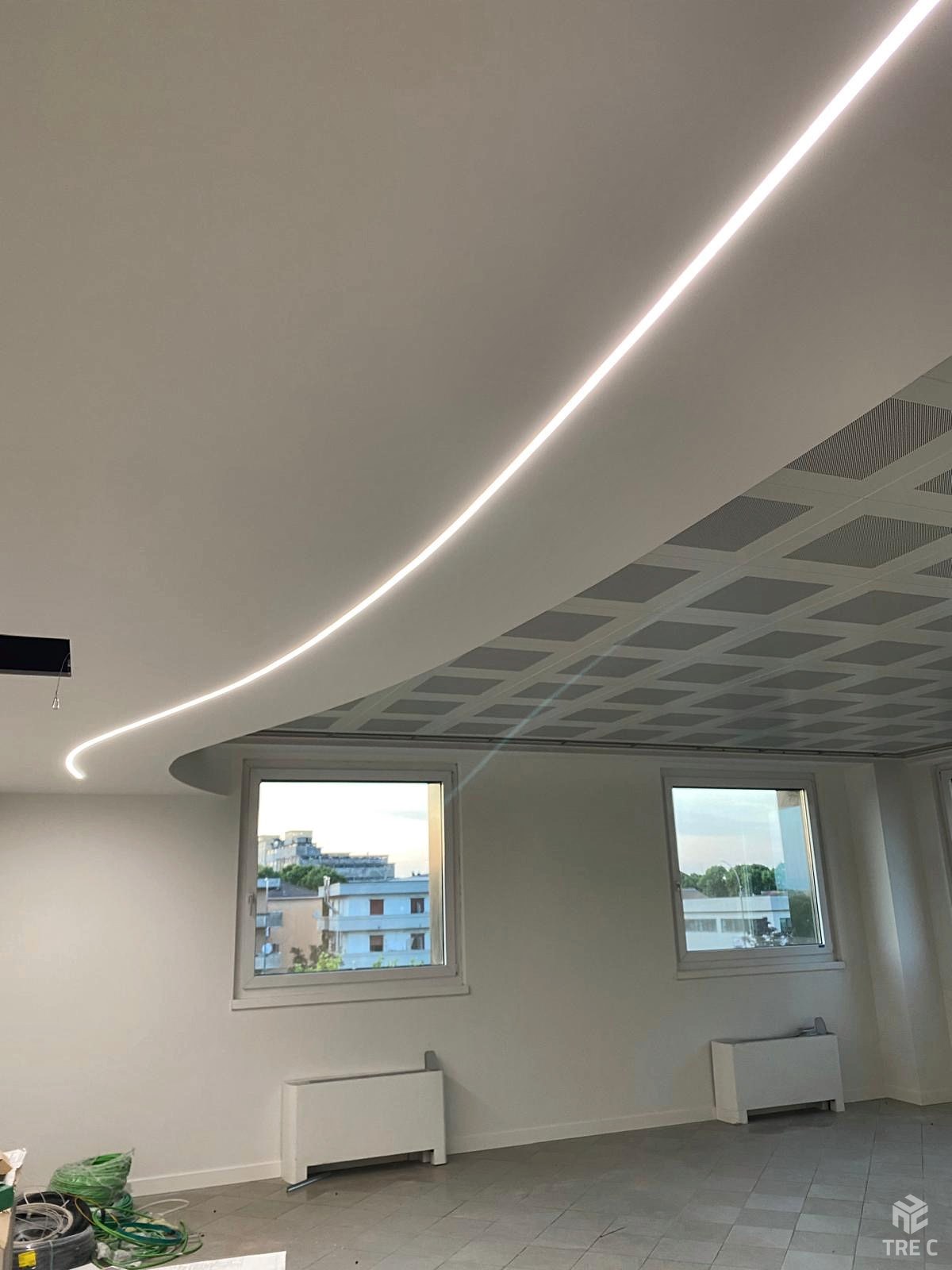

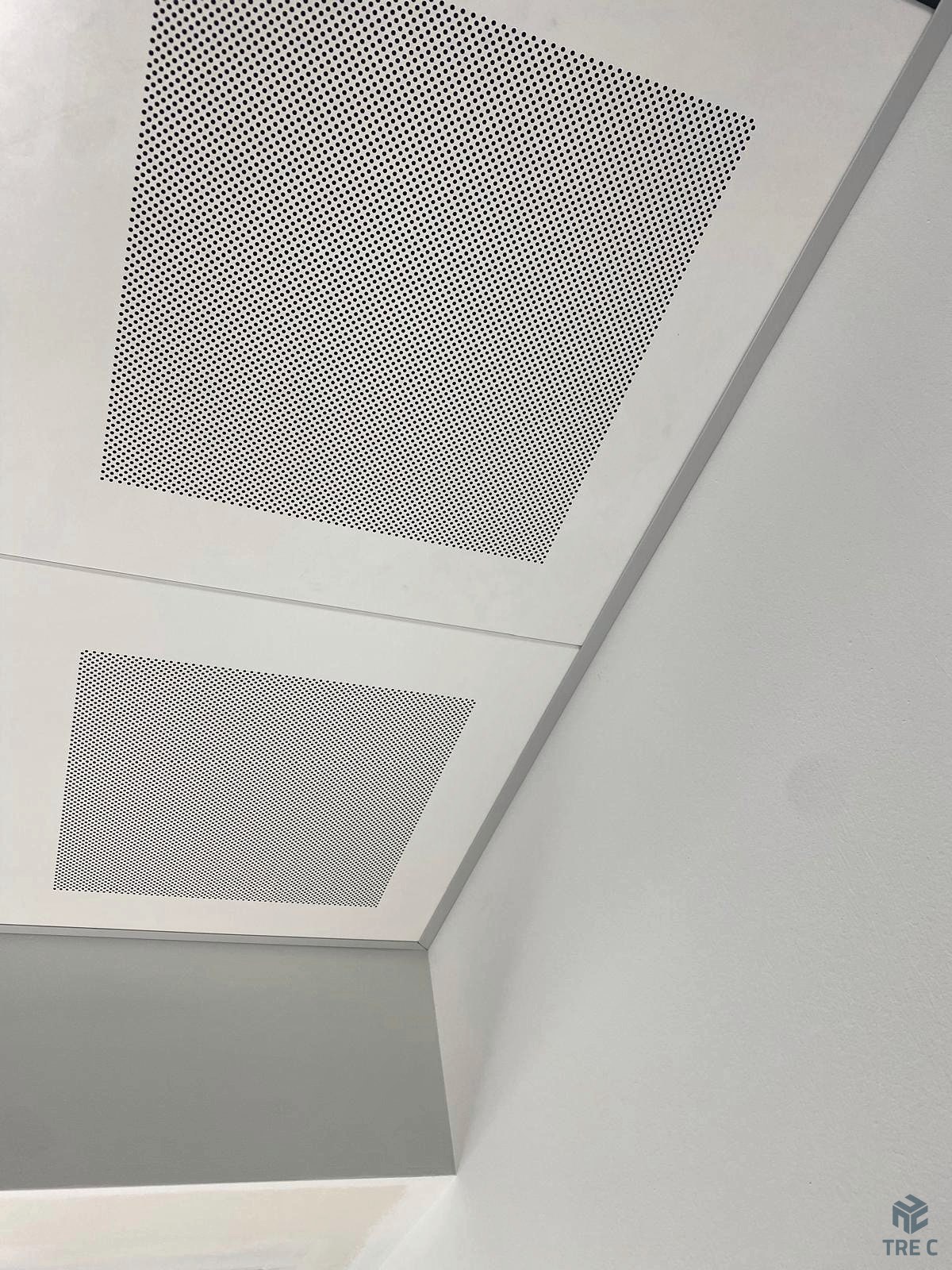

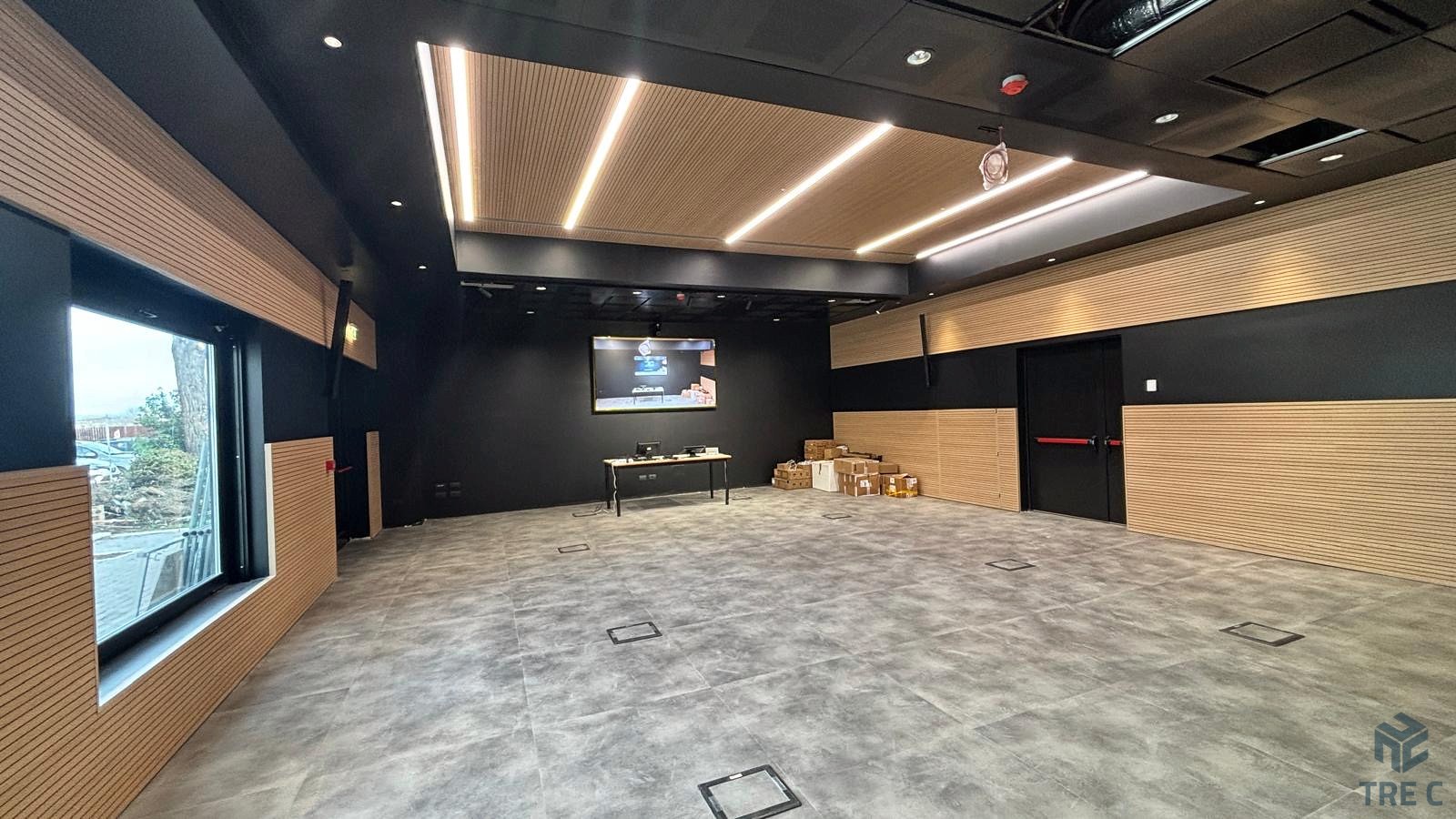

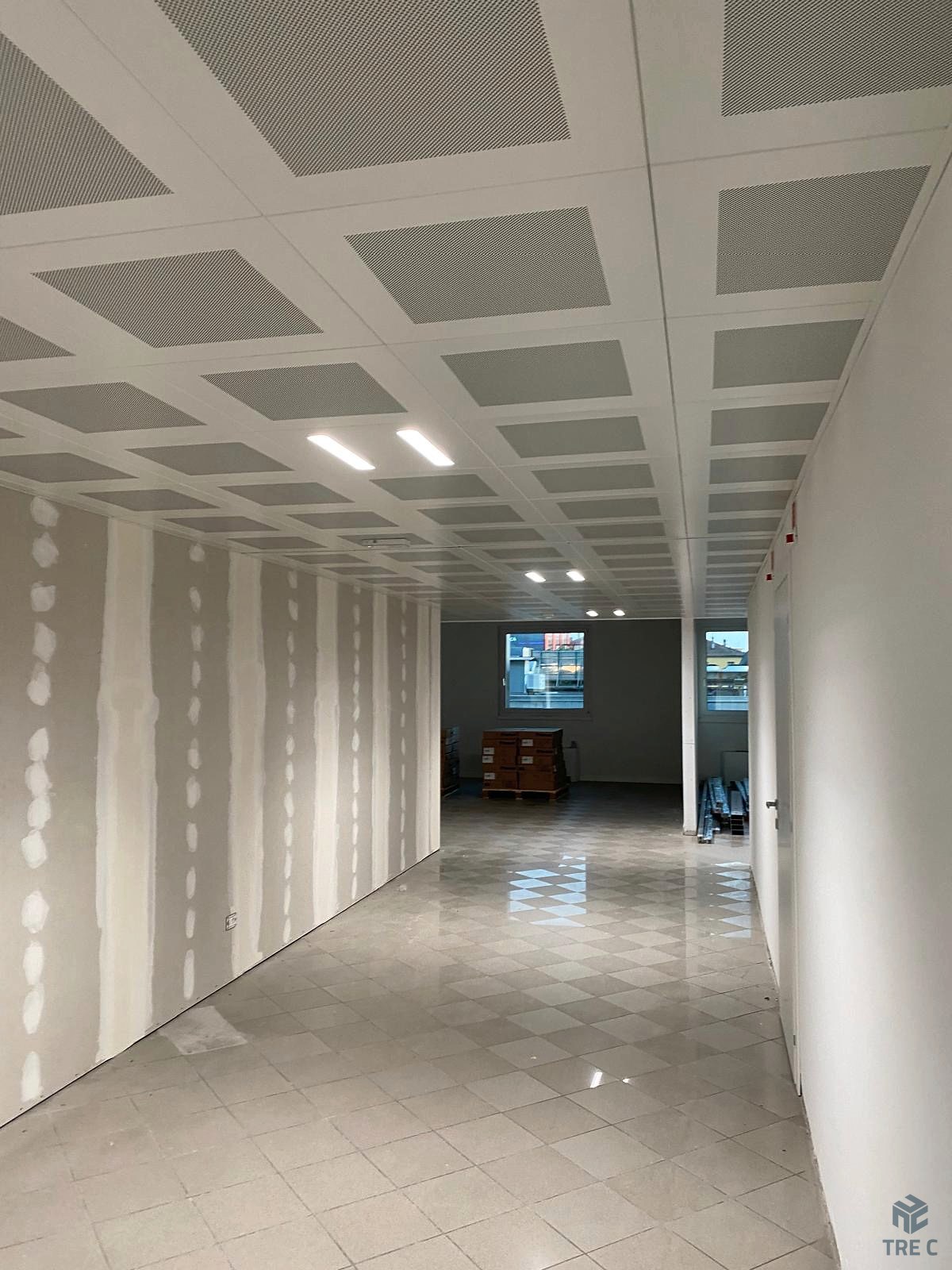

Immagini applicative

DOWNLOAD

Documentazione tecnica

Cataloghi

Catalogo generale sistemi modulariCatalogo generale controsoffitti 2023PDF ↓ Catalogo sistema CLIP-INCatalogo CLIP-INPDF ↓ Catalogo Controsoffitti Generale - ITACatalogo Controsoffitti Generale – ITAPDF ↓

Disegni

SISTEMA CLIP-IN 600x600 - PROFILO 6227 / CONTINENTAL - SOSPENSIONE NONIUSW_CLIP-IN_DOUBLE_CONT-6227_NON_600x600_S45_AS PDF ↓
Componenti del sistema +
Codice articoloDescrizione
W_NON-UP500Parte superiore sospensione Nonius L=500 mm
W_SF_DP16_3000Profilo primario C62
W_NON-LOW-C62Parte inferiore sospensione Nonius per profilo C62
W_NON-MOLLSpina di sicurezza per sistema Nonius
W_EXP-BOLT_M6X30Tassello ad espansione M6×30
W_STM_WA16Collegamento a parete per profilo DP16 / C62
W_CLIP-IN_CONTINENTAL-PROFILEProfilo Continental CLIP-IN
2022_CLIP-IN_600X600_S3X3Pannello CLIP-IN 600×600 S3
W_PEND_CONT_62X27Staffa di collegamento profilo C62×27 / profilo Continental
W_MOLL_40X20-COMPRESSEDMolla di ritenuta per profilo perimetrale 20×40
W_PL_20X40Profilo perimetrale a L 40×20
2022_CLIP-IN_600X600_S3X3-HALFPannello CLIP-IN 600×600 S3
W_SGP_DP16_C6227Giunto per profilo 62×27

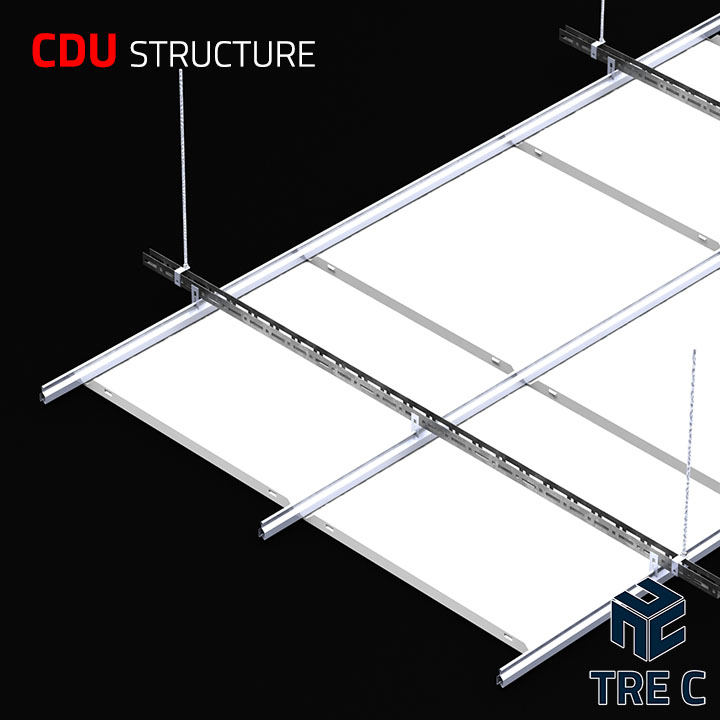

SISTEMA CLIP-IN 600x600 CON STRUTTURA DOPPIA E SOSPENSIONE NONIUSW_CLIP-IN_DOUBLE_TR-6227_NON_600x600_S45_AS PDF ↓
Componenti del sistema +
Codice articoloDescrizione
W_SF_DP16_3000Profilo primario C62
W_NON-LOW-C62Parte inferiore sospensione Nonius per profilo C62
W_NON-UP500Parte superiore sospensione Nonius L=500 mm
W_NON-MOLLSpina di sicurezza per sistema Nonius
W_PTRProfilo triangolare
W_PEND_PTR_62x27Staffa di collegamento profilo C62 / profilo triangolare
2022_CLIP-IN_600x600_S3x3Pannello CLIP-IN 600×600 S3
W_EXP-BOLT_M6x30Tassello ad espansione M6×30

Voci di capitolato

Prestazioni acustiche pannelli microforatiAcoustic Performance R2500PDF ↓ Voce di capitolato CLIP-IN R2501TRE-C_ClipIn_System_Specifications_ITA-ENG_R2501DOCX ↓ Voce di capitolato CLIP-IN Swing AISI 316TRE-C_ClipIn-Swing_System_AISI-316_Specifications_ITA-ENG_R2401DOCX ↓ CLIP-IN cieco - voce di capitolato25_TREC_CLIP-IN_SYSTEM_VOCE-CAPITOLATO_BLINDDOCX ↓ CLIP-IN F3029 - voce di capitolato25_TREC_CLIP-IN_SYSTEM_VOCE-CAPITOLATO_F3029DOCX ↓ CLIP-IN F5025 - voce di capitolato25_TREC_CLIP-IN_SYSTEM_VOCE-CAPITOLATO_F5025DOCX ↓ CLIP-IN F8025 - voce di capitolato25_TREC_CLIP-IN_SYSTEM_VOCE-CAPITOLATO_F8025DOCX ↓
